心電監護儀機18650鋰電池定制方案設計
我們量能根據企業心電監護儀機的具體要求規格型號，設計與主機配套的智能鋰電池組，將用通信協議的智能電量計、鋰電池及安全保護性能集成到你的解決方案中去，可以達到智能鋰電池組與主機信息共享，從而實現合理、高效、可靠的電池管理系統方案。下邊我們一起來看看心電監護儀機18650鋰電池定制方案設計一文吧。
心電監護儀機18650鋰電池
1.心電監護儀機電量管理控制芯片設計
心電監護儀機電量管理控制芯片(BQ20z70DBT)：功能模塊一套完整的電量檢測計，具備一個測量電壓與溫度的數模轉換芯片(ADC)和一個測量電流與充電感測的數模轉換芯片。電量檢測計具備一個微控制器，負責執行電量檢測計能夠提供剩余電量狀態(RemainingStateofCapacity)等信息，BQ20z70DBT產品還提供了剩下可運行時間(RunTimetoEmpty)。主機可以隨時向電量檢測計查詢這些信息，將電池信息消息通知用戶。電量檢測計的使用非常方便。讓使用者隨時隨地撐握電池電能。
2.保護IC設計
保護IC(ProtectionIC)：BQ29330DBT是設計方案最主要的保護功能模塊芯片，對電芯進行過充、過放、過流、短路等功能性的在線時時刻刻監測。使電芯在安全穩定高效率的范圍之內工作任務。
3.保護板(PCM)的設計
保護板(PCM)：主要是針對可充電電池組(一般指鋰電池)完成設計的保護線路，考慮到鋰電池本身的化學特性，必須提供過充、過放、短路、過流等及過溫等保護功能模塊。這樣可以避免造成燃燒、爆炸等危險。
4.鋰離子電芯的設計

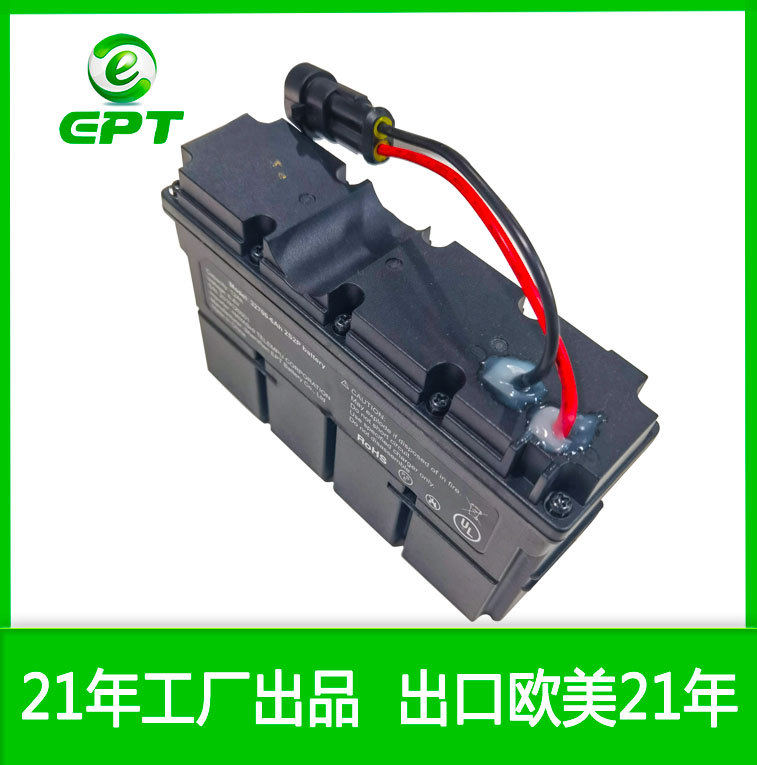

18650鋰離子電芯，18650Li-ioncell(NCR18650APanasonic)。鋰電池組規格型號：ln18650A-4S2P-4800mAh-14.4V
